Druckluftwissen

Essentielle Überlegungen zur Dimensionierung von Druckluftleitungen



In vielen Industriezweigen ist Druckluft ein unverzichtbarer Bestandteil der täglichen Betriebsabläufe. Von der Automobilherstellung bis hin zur Lebensmittelverarbeitung – Druckluftsysteme sind für die Effizienz und Produktivität unerlässlich. Allerdings kann die Planung und Implementierung eines solchen Systems herausfordernd sein. Eine korrekt dimensionierte Druckluftleitung sichert nicht nur die Betriebseffizienz, sondern auch die Langlebigkeit des gesamten Systems. In diesem Blogbeitrag erörtern wir die wichtigsten Parameter, die bei der Dimensionierung von Druckluftleitungen berücksichtigt werden müssen, um optimale Ergebnisse zu erzielen.


Die wichtigsten Parameter im Druckluftnetz

Bei der Dimensionierung einer Druckluftleitung spielen mehrere wichtige Parameter eine Rolle, um eine effiziente und sichere Betriebsweise zu gewährleisten. Hier sind die wichtigsten Faktoren, die berücksichtigt werden müssen:

  • Druckniveau: Der Betriebsdruck des Systems ist entscheidend, da er die Festigkeit und den Typ der verwendeten Rohre und Verbindungselemente bestimmt.
  • Durchflussrate: Die benötigte Luftmenge, gemessen in Kubikmetern pro Minute oder Liter pro Sekunde, beeinflusst den Durchmesser der Rohrleitung. Eine korrekt dimensionierte Leitung minimiert Druckverluste und sorgt für eine effiziente Energieverwendung.
  • Rohrlänge: Die Länge der Rohrleitung beeinflusst den Druckabfall. Längere Rohrleitungen führen zu höheren Druckverlusten, was bei der Dimensionierung zu berücksichtigen ist.
  • Druckverlust: Zu hohe Druckverluste können die Effizienz des Systems beeinträchtigen. Ziel ist es, diese Verluste durch eine geeignete Dimensionierung der Rohrdurchmesser und eine Minimierung von Kurven und Abzweigungen so gering wie möglich zu halten.
  • Anschlüsse und Fittings: Jede Art von Fitting (z.B. T-Stücke, Bögen, Reduzierstücke) verursacht zusätzliche Druckverluste. Die Anzahl und Art der Fittings müssen in die Berechnungen einbezogen werden.
  • Material der Rohrleitung: Die Auswahl des Materials (z.B. Aluminium, Stahl, Kunststoff) beeinflusst nicht nur die Haltbarkeit und Korrosionsbeständigkeit, sondern auch die Leitfähigkeit und den daraus resultierenden Druckabfall.
  • Umgebungsbedingungen: Temperatur und Feuchtigkeit der Umgebung können die Leistungsfähigkeit und Lebensdauer der Druckluftleitung beeinflussen. In besonders feuchten oder korrosiven Umgebungen sind möglicherweise spezielle Materialien oder Beschichtungen erforderlich.
  • Betriebssicherheit: Sicherheitsstandards und gesetzliche Vorgaben müssen eingehalten werden, um Gefahren durch Druckluftsysteme zu vermeiden.
  • Zukünftige Erweiterungen: Bei der Dimensionierung sollte auch zukünftiges Wachstum oder zusätzlicher Bedarf berücksichtigt werden, um spätere kostspielige Anpassungen zu vermeiden.
  • Energieeffizienz: Eine sorgfältige Planung kann helfen, Energiekosten zu senken, indem z.B. der richtige Durchmesser gewählt wird, um unnötige Energieverluste zu vermeiden.

Die genaue Berechnung dieser Parameter erfordert in der Regel die Verwendung spezieller Software oder die Konsultation von Fachleuten, um sicherzustellen, dass das Druckluftleitungssystem optimal funktioniert und den technischen sowie wirtschaftlichen Anforderungen entspricht.


Fazit

Gerade in gösseren Druckluftnetzen mit vielen Verbrauchern oder langen Druckluftleitungen benötigt es viel Fachwissen, um ein neues Druckluftnetz oder die Erweiterung eines bestehenden Leitungsnetzes korrekt zu planen. Als erfahrene Spezialisten in der Drucklufttechnik verstehen wir die Komplexität und die Bedeutung einer korrekt dimensionierten Druckluftleitung. Wir bieten unseren Kunden nicht nur eine ausgiebige Beratung, sondern auch die sorgfältige Planung und fachgerechte Installation von Druckluftsystemen, die speziell auf ihre individuellen Bedürfnisse zugeschnitten sind. Durch unsere Expertise stellen wir sicher, dass jedes System maximale Effizienz, Sicherheit und Langlebigkeit erreicht. Mit unseren umfassenden Dienstleistungen helfen wir Ihnen, zukunftssichere Systeme zu entwickeln, die nicht nur heutige, sondern auch zukünftige Anforderungen erfüllen.

Kontaktieren Sie uns für einen kostenlosen Beratungstermin.






Unsere Druckluftleitungssysteme

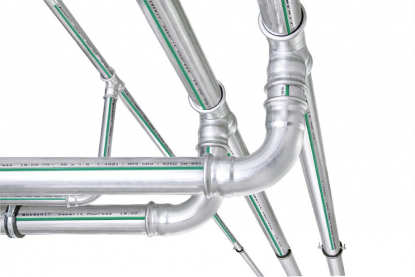

OPTIPRESS AQUAPLUS
